NGW型行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。
為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：
＆#160;1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。
2、傳動效率高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。
3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。
4、傳動范圍大：i＝2.8～2000
5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。
＆#160;NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級 （NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。
＆#160;高速軸最高速不超過1500r/min
＆#160;齒輪圓周速度不超過10m/s；
＆#160;工作環境溫度為－40℃—45℃；
可正反兩向運轉。
具體型號有：單級：NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121
單級傳動比：2.8，3.15，3.55，4，4.5，5，5.6，6.3，7.1，8，9，10，11.2，12.5
雙級：NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122
雙級傳動比有：14，16，18，20，22.4，25，28，31.5，35.5，40，45，50，56，63，71，80，90，100，112，125，140，160
三級：NGW73、NGW83、NGW93、NGW103、NGW113、NGW123
三級傳動比有：180，200，224，250，280，315，355，400，450，500，560，630，710，800，900，1000，1120，1250，1400，1600，1800，2000
以上所寫傳動比均為公稱傳動比，也可用傳動比代號表示。

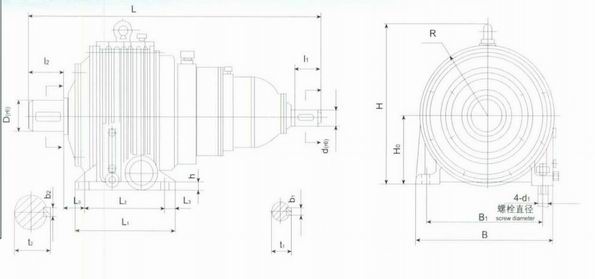

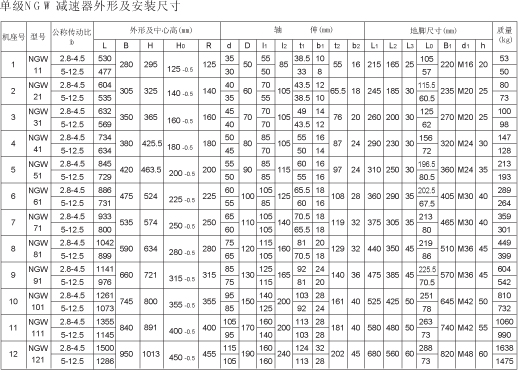

NGW單級行星齒輪減速機外形及安裝尺寸

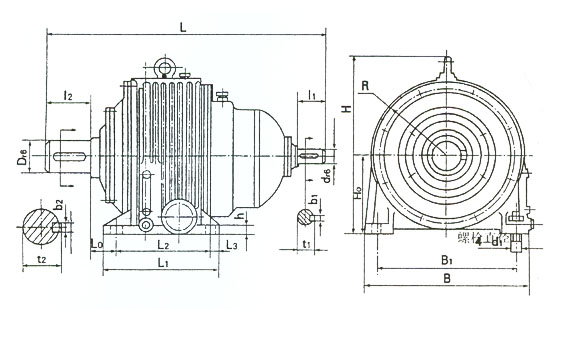

NGW雙級行星減速機外形及安裝尺寸

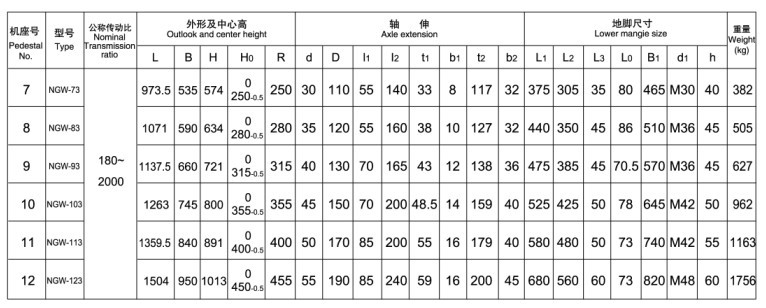

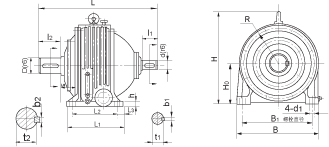

NGW三級行星減速機外形及安裝尺寸
|
